黑人异族巨大巨大巨粗,色综合中文综合网,日本一码二码三码是什么尺码,最近最好的2019中文

1.產品定義

抹灰石膏：以半水石膏(CaSO4·1/2H2O)和Ⅱ型無水石膏(Ⅱ型CaSO4)單獨或兩者混合后作為主要膠凝材料，摻入外加劑制成的抹灰材料。

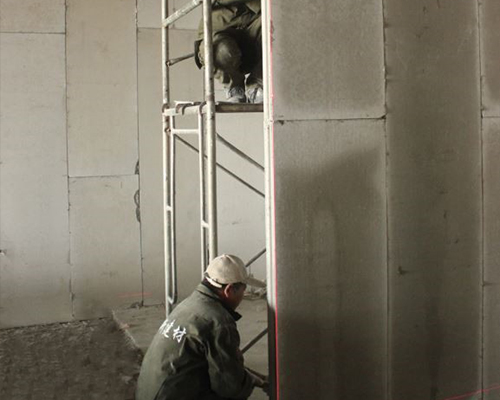

輕質抹灰石膏是指采用手工機噴上墻的施工方法，將輕質抹灰石膏和比例的干凈水混合好，用手工上墻的方式將輕質抹灰石膏抹到室內干燥區域的哈爾濱墻板上，人工輔助刮平，可廣泛替代水泥砂漿（混合砂漿）用于室內干燥區域刮糙找平的不空鼓、不開裂找平系統。

選型

1.哈爾濱墻板內墻

1.1選型原則

根據JGJ/T 220-2010《抹灰砂漿技術規程》，“對于無粘貼飾面磚的內墻，底層抹灰砂漿宜比基體材料低一個強度等級”。而蒸壓加氣混凝土砌塊屬于工程上常用的砌塊。蒸壓加氣混凝土砌塊的抗壓強度相當于抹灰砂漿M2.5-M5的強度等級。也就意味著蒸壓加氣混凝土砌塊抹灰材料的強度等級范圍為M1.5-M4，這一原則也適用于其它砌塊和混凝土墻體。

1.2選型具體指標

1.抗壓、抗折強度適中，介于M1.5-M4之間，同時達到GB/T 28627-2012《抹灰石膏》規定的要求即可。

2.現場拉伸粘結強度要高。現場拉伸粘結強度不得小于0.3 MPa。這是材料上墻后不空鼓、不開裂的關鍵技術指標。

3.具有較高石膏含量的抹灰石膏產品（石膏含量≥65%）。

1.3現場拉伸粘結強度測試方法

采用數顯式粘接強度檢測儀。

儀器拉拔力：10噸，顯示數據單位Kpa，可顯示拉拔力峰值。

1.3現場拉伸粘結強度測試意義

1．“拉伸粘結強度”是抹灰石膏核心的性能，也是抹灰石膏區別于水泥砂漿能滿足“不空鼓不開裂”的根本原因，這也是大量應用抹灰石膏的理論依據！

2．抹灰石膏“拉伸粘結強度”是受很多因數的影響，比如濕度、溫度、風速等等，但石膏含量是主要的影響因數！

3．石膏含量越高，拉伸粘結強度越高，防空股開裂性能越好！

4．添加干砂，石膏含量越低，拉伸粘結強度越低，抹灰石膏的性能越接近水泥砂漿，防空股開裂性能越差！

5．密度是抹灰石膏一個很重要的判斷依據！

6．抹灰石膏密度一般都小于1050kg/m3，否則很難平衡抹灰石膏的綜合性能。

1.4現場涂布率測試方法

1．找一面平整的墻體，將0.5米寬，15毫米厚的標準木框訂到平整的墻體表面，橫平豎直；

2.量取5公斤的干粉（或用秤來秤取）；

3.按照對應干粉的水灰比，量取5公斤干粉對應的干凈水（或用秤來秤取）；

4.先加水后加干粉，并均勻攪拌；

5.按照標準施工方法即將濕粉上墻至標準的0.5米寬，15毫米厚的木框內，刮平，上口要水平、整齊，材料不能有任何浪費；

6.用卷尺測量刮平后的濕粉長度，計算涂布面積和濕粉體積，即可得到該材料對應的涂布率。

抹灰石膏有哪些性能特點？

(1)粘結力強：抹灰石膏良好的和易性和流動性使料漿易滲透到墻壁或頂棚的孔隙及接縫中，料漿硬化后體積微膨脹，構成鍵榫與細小勾掛系統，使抹灰層與基層緊貼，加氣混凝土和抹灰面間的咬合能力得以加強，粘結強度增加，因此不僅落地灰少、材料損耗小，且可增強兩者界面的粘結，不致因干燥而引起收縮應力產生空鼓和開裂。

(2)表面裝飾性好：抹灰石膏墻面致密光滑，有較高的強度而不收縮，外觀典雅，不起灰，不收縮，無氣味，無裂紋，不返堿。

(3)防火性能好：在發生火災時，抹灰石膏在凝結后含有大量的結晶水，在熱的作用下，結晶水被釋放出來，形成蒸氣，阻擋了火焰的蔓延，同時在脫水過程中吸收了大量的熱，從而提高了其耐火性能。

(4)保溫隔熱性好：抹灰石膏硬化體屬多孔質結構，孔結構均勻分布，熱導率約0.35W／(m·K)，保溫型抹灰石膏的熱導率為0.14W／(m·K)，與加氣混凝土的熱導率(一般為0.081～0.290W／(m·K))接近，有利于避免因熱導率與加氣混凝土相差過大而形成的空鼓或開裂，同時具有較好的保溫效果和隔聲性能。
